Modification de la molette du Progress... Empty Modification de la molette du Progress...

le Jeu 08 Sep 2016, 20:49
... Bon, je vais ESSAYER, de changer cette molette.  Modification de la molette du Progress... 677956

Je ne sais pas combien de temps cela va me prendre, ni si je vais réussir.

Mon envie viens de ce que j'ai vu dans ce post: http://www.rasage-traditionnel.com/t13696p90-bouton-de-remplacement-pour-merkur-progress

Je vais essayer de présenter cela point par point.
Comme ça, si cela marche un "tuto" photo pourrait aider ceux qui veulent aussi se lancer dans l'aventure de la modification du Progress...

Je vais en profiter pour calibrer la molette qui ne correspond à rien puisque fermée au max elle est sur 2.5...  Rolling Eyes
J'ai comme projet ultime (?) de chercher à reproduire le logo de Merkur sur la tête.. A voir...
J'espère que ma tête de Merkur ne ressemblera pas à celle d' Modification de la molette du Progress... 318711   lol!

Bon, tout d'abord c'est tout simple, on dévisse!
... Euh... Non, on commence par faire le ménage!   Modification de la molette du Progress... 1371514729

Modification de la molette du Progress... Dsc_0234

Notez comment je cherche à repousser l'échéance du résultat final encore inconnu... Modification de la molette du Progress... 677956
Maintenant on dévisse:

Modification de la molette du Progress... Dsc_0230

Puis on tire simplement sur la molette et tout vient!

Modification de la molette du Progress... Dsc_0232

Voilà donc où les choses vont commencer à se corser...  geek

Modification de la molette du Progress... Dsc_0231

Comme je ne sais pas à 100% ce que je veux faire (ou ce que je pourrais faire) je n'abandonne pas mon idée première de conserver le Logo en médaillon.
Je le récupère à la disqueuse:

Modification de la molette du Progress... Dsc_0235

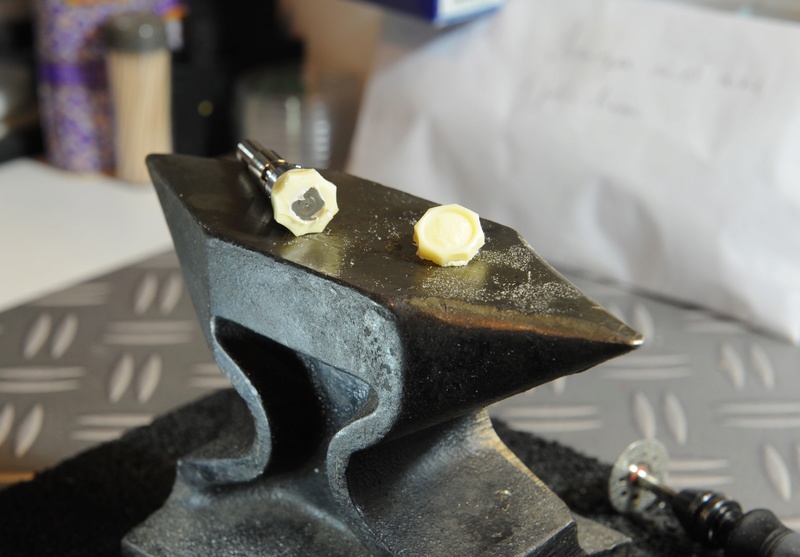

Un couteau pour forcer sur la découpe et plop! Une tête de Merkure qui tombe!... Ah ça ira, ça ira, ça ira...  Modification de la molette du Progress... 2166562106

Modification de la molette du Progress... Dsc_0233

Le décapeur à fait son office. Réglé sur 300°C... Le plastique n'as pas aimé...

Modification de la molette du Progress... Dsc_0236

Les poils de mes doigts non plus: obligé d'aller piquer la manique à Madame... Rolling Eyes

Modification de la molette du Progress... Dsc_0238

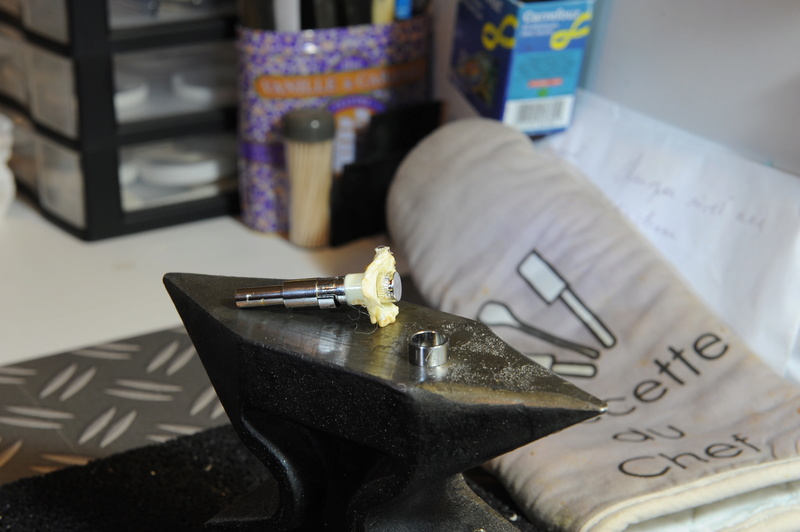

Oh la tronche!...  flower

Modification de la molette du Progress... Dsc_0237

Un coup de disqueuse pour ouvrir en deux l'anneau de plastique fondu...

Modification de la molette du Progress... Dsc_0245

Voilà comment séparer simplement trois éléments inséparables...

Modification de la molette du Progress... Dsc_0246

Ci-gît...

Modification de la molette du Progress... Dsc_0247

Résumons, il reste donc:

Modification de la molette du Progress... Dsc_0248

Remontage avec une lame de Wikilson qui passait par là pour voir comment doit être monté l'anneau avec les graduations...

Modification de la molette du Progress... Dsc_0249
J'avais oublié la présence d'un ressort à l'intérieur...  Modification de la molette du Progress... 682712

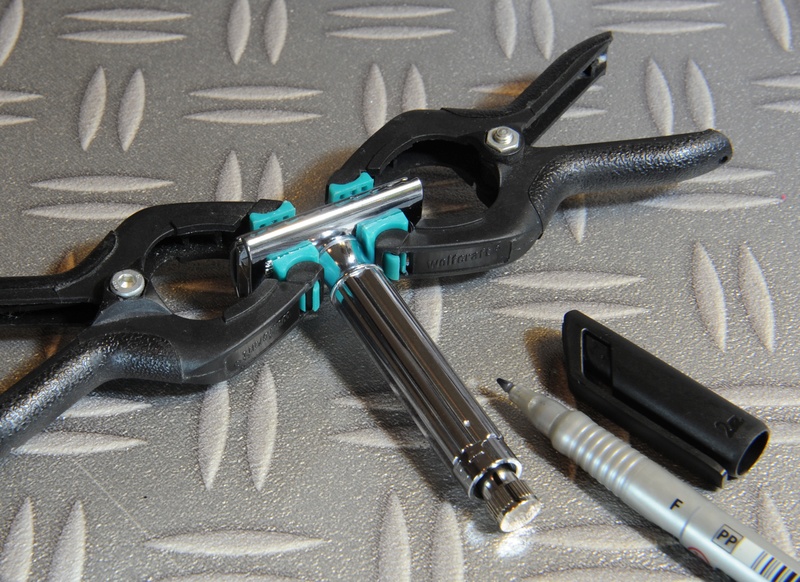

L'anneau gradué n'étant plus sertit, il ne peut retenir la pompe qui rentre à l'intérieur... Obligé de ruser...

Modification de la molette du Progress... Dsc_0251

Voilà, le plus simple, le démontage est fait...
Maintenant remontage!

Alors:
1) Il me faut trouver de quoi fixer correctement la bague gradué en remplacement du fin tube de plastique qui était dessous...
2) Il me faut un modèle pour la tête de Merkur...
3) Il me faut la matière... Alors pour ça j'ai un souci, car je n'ai que de tout petits bouts de cette matière...
Donc ou je fait la pièce en deux parties... Ou je fait une petite mollette...
Donc ou une mollette entière ou deux mi-mollettes... lol!

Bon chaque chose en sont temps... : D'abord...

1) refixer la bague graduée !!

Modification de la molette du Progress... Dsc_0253

Modification de la molette du Progress... Dsc_0252
Si ça c'est pas la pièce idéale !!!  santa
Un petit peu de Superglue au bon endroit et tout rentre dans l'ordre...

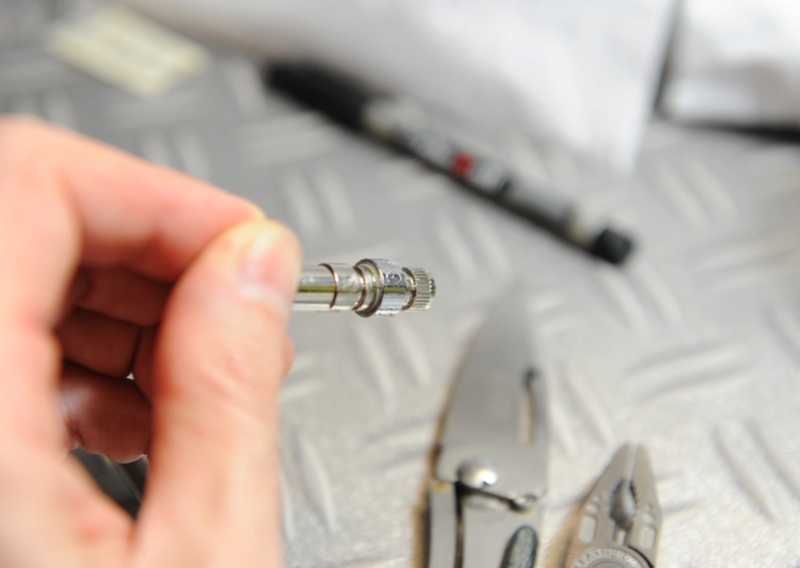

Normalement, je l'ai bien réglé... ??? Enfin j'espère! scratch

Modification de la molette du Progress... Dsc_0254
Bon, ben on va laisser sécher ça toute la nuit et demain on verra! cheers
Le lendemain matin, après le nettoyage de toute la Superglue qui avait bavé un peu partout...

Modification de la molette du Progress... Dsc_0255

cheers  cheers  cheers

2) Modèle à passer en 3D:

Modification de la molette du Progress... Merkur10

Dimensions à respecter pour ne pas avoir une mollette custom disproportionnée:

Modification de la molette du Progress... 77665012

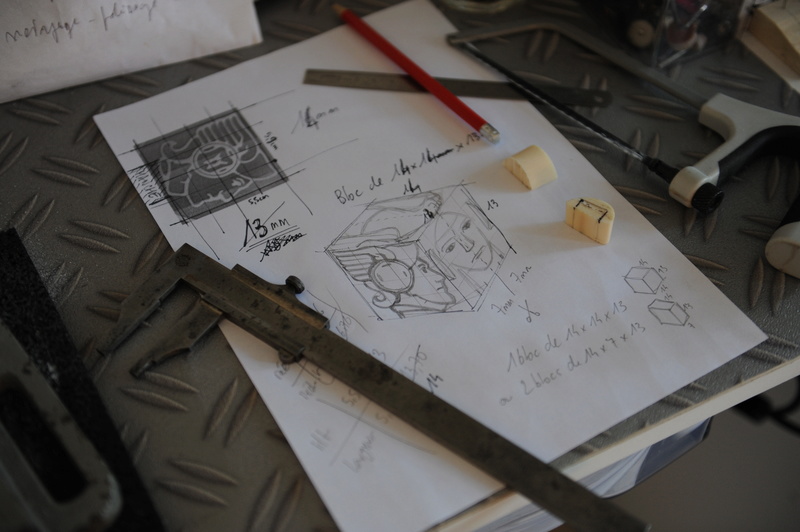

Aujourd'hui je vais devoir sortir mon crayon et du papier pour pondre une tête de Merkur... ça fait bizarre dis comme ça...
Je vais me faire un modèle à recopier ensuite sur le bloc de matière...

Modification de la molette du Progress... Dsc_0310

3) L'usinage des demi mollettes... Découpe:

Modification de la molette du Progress... Dsc_0313

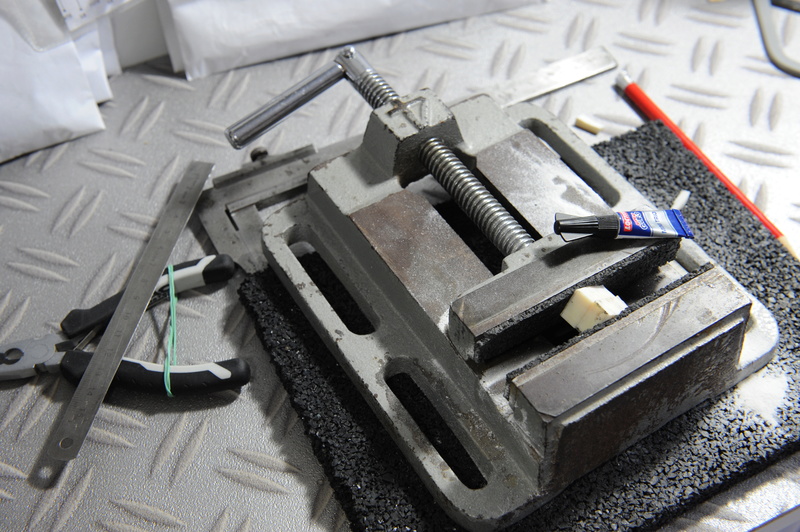

Collage à la SuperGlue

Modification de la molette du Progress... Dsc_0312

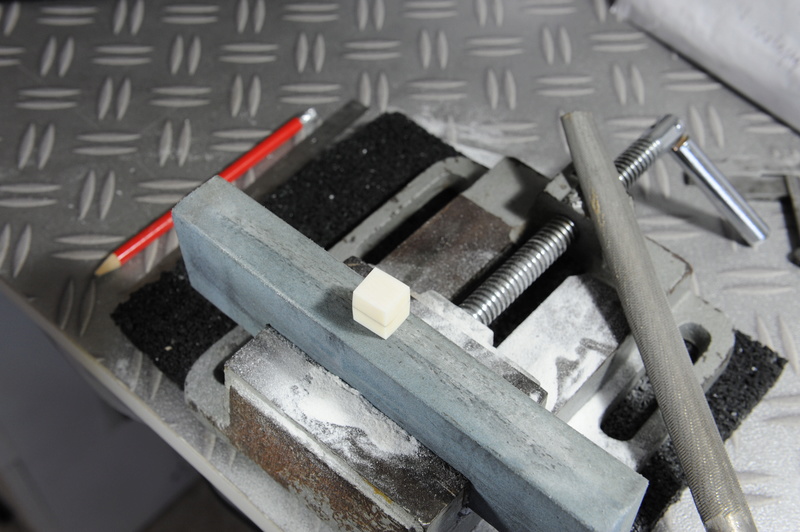

C'est bizarre, j'ai comme des envies d'apéricube!...

Modification de la molette du Progress... Dsc_0311

Le cube est enfin fini (14mm X 14mm X 13mm)!

Modification de la molette du Progress... Dsc_0315

Ouverture du cube

Modification de la molette du Progress... Dsc_0316

On commence à faire de la place pour le manche...

Modification de la molette du Progress... Dsc_0317

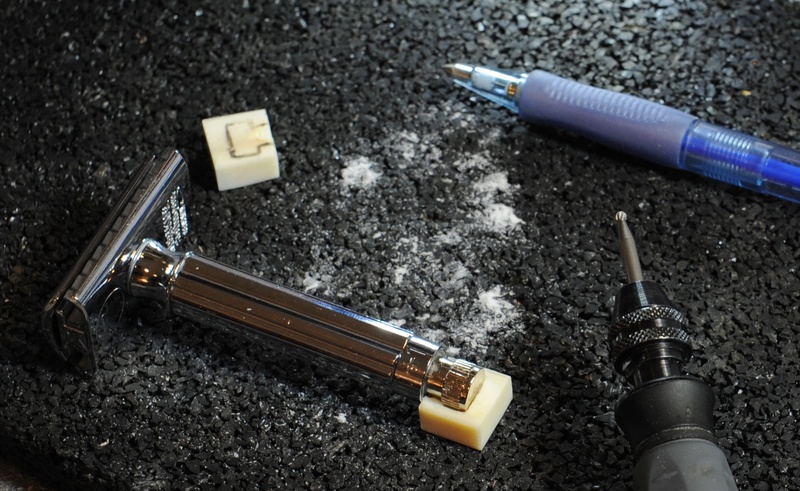

Ça semble marcher...

Modification de la molette du Progress... Dsc_0318

Le dilemne, c'est que il faut enlever suffisamment de matière pour faire rentrer la moitié du manche + la colle, tout en gardant suffisamment de matière pour pouvoir sculpter la tête à Merkur...
Et il n'y a pas beaucoup de matière comme le laisse deviner la transparence...

Modification de la molette du Progress... Dsc_0324

Modification de la molette du Progress... Dsc_0325

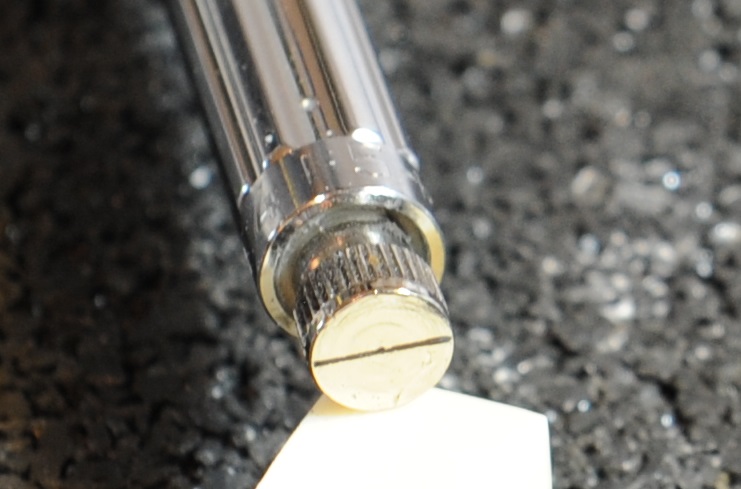

On tente un test:

Modification de la molette du Progress... Dsc_0323

C'est bon pour celui-là!

Modification de la molette du Progress... Dsc_0326

On termine le deuxième et on fait le test final de montage...

Modification de la molette du Progress... Dsc_0327

C'est bon, maintenant on passe au collage. Patience... Cela doit bien sécher...  Modification de la molette du Progress... 41216

Modification de la molette du Progress... Dsc_0328

Patience et longueur de temps ne font pas tout... Encore faut-il la bonne colle!

Modification de la molette du Progress... Dsc_0332

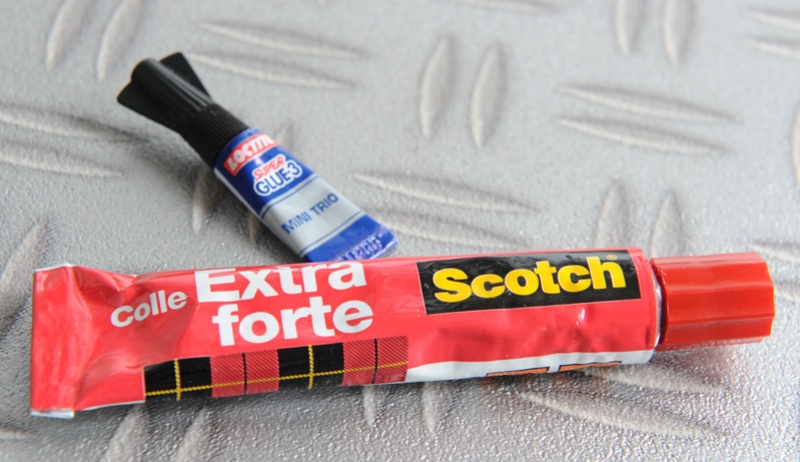

Super-Glue pour la bague graduée, et Colle Extra-Forte pour la mollette: Ça ne marche pas!

Modification de la molette du Progress... Dsc_0333

Essayons avec la colle qui m'a été conseillé ici (encore que c'est la 10/15 minutes qui m'a été conseillée).
Mais en magasin il n'avait que celle-là et la 80 secondes...
La 80 secondes me mettant trop la pression, je vais donc tenter la 2h00... le temps de voir venir... Sleep

Modification de la molette du Progress... Dsc_0334

On va commencer par tout nettoyer...

Modification de la molette du Progress... Dsc_0335
La plus galère étant de nettoyer l'intérieur de la molette.. Et vas-y que je gratte tout au micro-tournevis!...  Modification de la molette du Progress... 3742584182

Modification de la molette du Progress... Dsc_0336

Voilà, tout recollé à l'Epoxy... Plus que 15 heures de séchage...

Modification de la molette du Progress... Dsc_0337

Collage (efficace) terminé! On gratte la colle en trop...

Modification de la molette du Progress... Dsc_0338

Grâce à cette colle j'ai même réussit à bien replacer la bague graduée, pile poil sur le 1

Modification de la molette du Progress... Dsc_0339

Avant d'attaquer la sculpture, je vais me raser avec histoire de voir si tout est ok...
Je sort une Feather pour l'occasion cheers, Savon Eucris, Blaireau Plisson...
Voilà, rasage fait un peu à l'arrache, pas mal de PDS, mais bon.. Très mauvaise préparation aussi... Pas trop désagréable dans l'ensemble.
Par contre l'apéricube en ivoire a des arrêtes désagréables, sans parler des coins qui piquent!... lol!

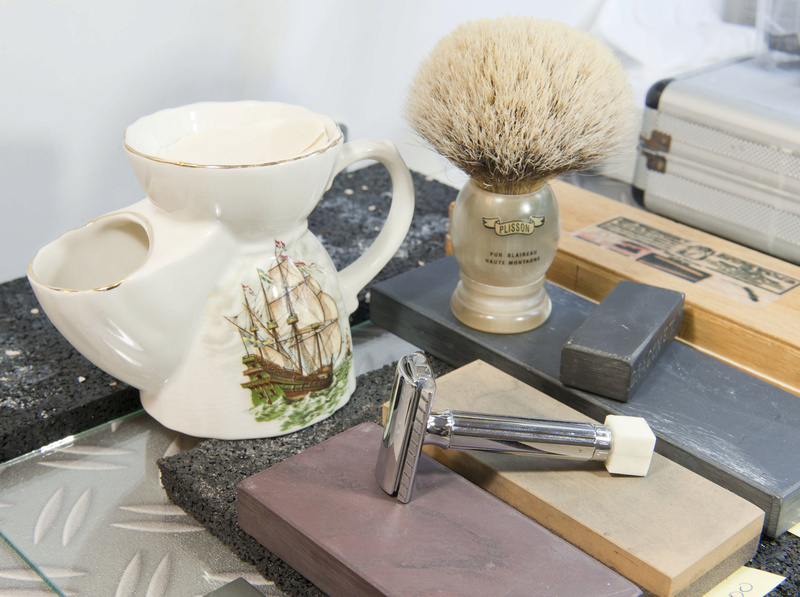

Même la photo du SOTD est faite à l'arrache! clown

Modification de la molette du Progress... Dsc_0340

Et là, le drame! Je viens de m'apercevoir que le "1" n'est plus en face du point... pale
Alors je réfléchis et me rend compte qu'en fait je n'avais pas monté le haut de la tête (le couvercle? désolé je ne connais pas bien la nomenclature du DE...)
dans le bon sens. Je démonte, je retourne et!!.. ça marche! ça me fait penser que peut-être depuis le début il avait été bien monté!... Embarassed

Reste encore un peu de colle à nettoyer. Elle a coulée sur la bague...

Modification de la molette du Progress... Dsc_0342

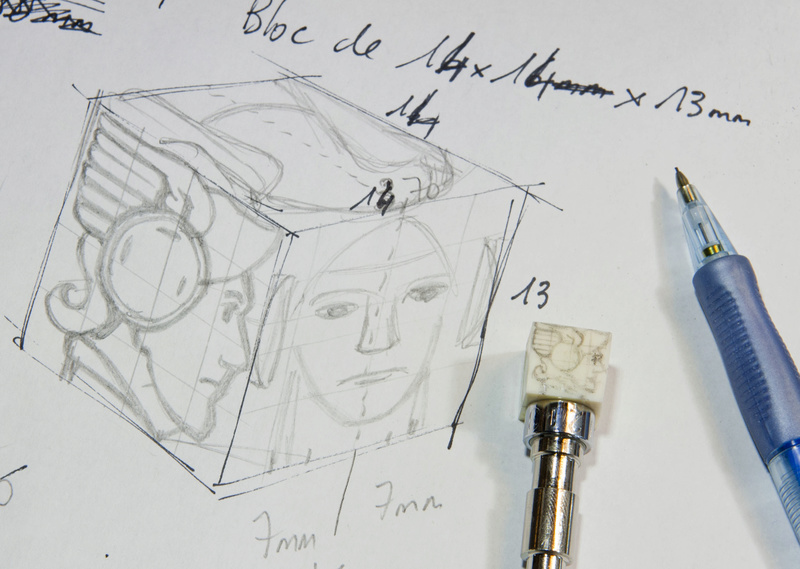

Colle nettoyée, plus qu'à reproduire le modèle sur l'apéricube nature.

Modification de la molette du Progress... Dsc_0343

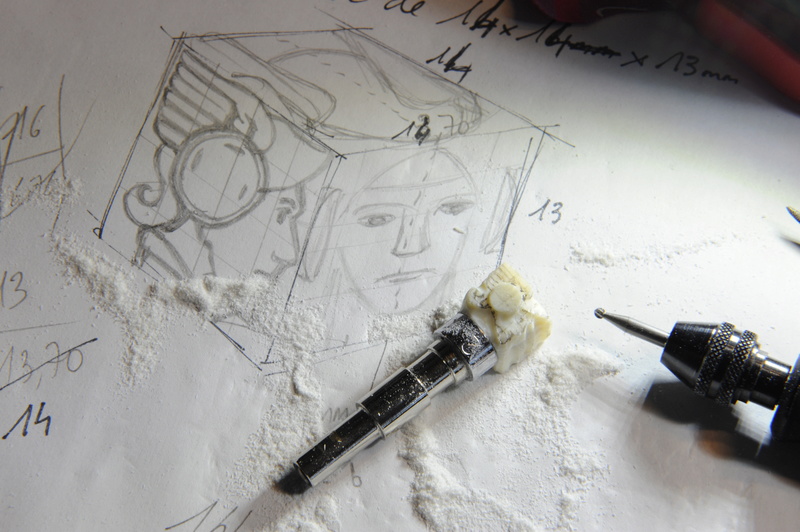

Ça commence à prendre forme...

Modification de la molette du Progress... Dsc_0344

Pour l'instant c'est un mix entre le Joker, Batman et Thor...  lol!

Modification de la molette du Progress... Dsc_0346

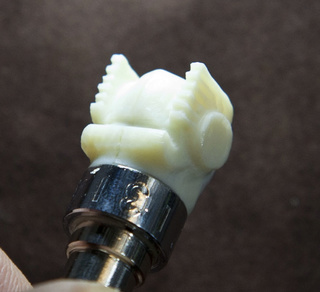

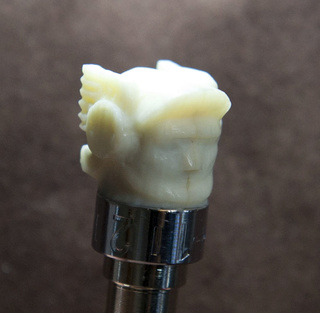

Et voilà, c'est fini pour la sculpture!

Modification de la molette du Progress... Dsc_0356Modification de la molette du Progress... Dsc_0357Modification de la molette du Progress... Dsc_0360Modification de la molette du Progress... Dsc_0358Modification de la molette du Progress... Dsc_0364Modification de la molette du Progress... Dsc_0366Modification de la molette du Progress... Dsc_0365Modification de la molette du Progress... Dsc_0367Modification de la molette du Progress... Dsc_0414Modification de la molette du Progress... Dsc_0415

On remonte le Progress (pardon...) L'Ivress!...

Modification de la molette du Progress... Dsc_0416

Modification de la molette du Progress... Dsc_0418

Modification de la molette du Progress... Dsc_0417

Modification de la molette du Progress... Dsc_0420

Et en plus (malgré son nom) il tient debout tout seul...

Modification de la molette du Progress... Dsc_0419
