Photos de presse Empty Photos de presse

le Mer 20 Nov 2019, 15:24
Pour la réalisation de mes objets j'ai besoin de presser fortement différentes "couches" de matériaux.
Que ce soit pour des collages à la néoprène, ou avec mon film adhésif.
C'est indispensable pour un collage "qui tienne".

Vous pourrez voir dans des vidéos de cordonnerie, des presses hydrauliques, destinées au collage des semelles.
Il faut beaucoup de force, mais pas de chaleur (collage "à froid"), et très peu de temps: le résultat est instantané.

Mon Papa m'avait déjà fabriqué une presse pour mes collages d'encadrements photos, il y a une bonne vingtaine d'années.
Mais elle s'avère de format peu pratique pour mon usage actuel, et le plateau supérieur s'est légèrement cintré avec le temps.



Lien pour le visionnage à partir de la séquence "Ma première presse" à 1mn 26s.

Récemment il m'a trouvé la moitié des éléments d'une presse, qu'il a reconstituée.

Photos de presse Presse12

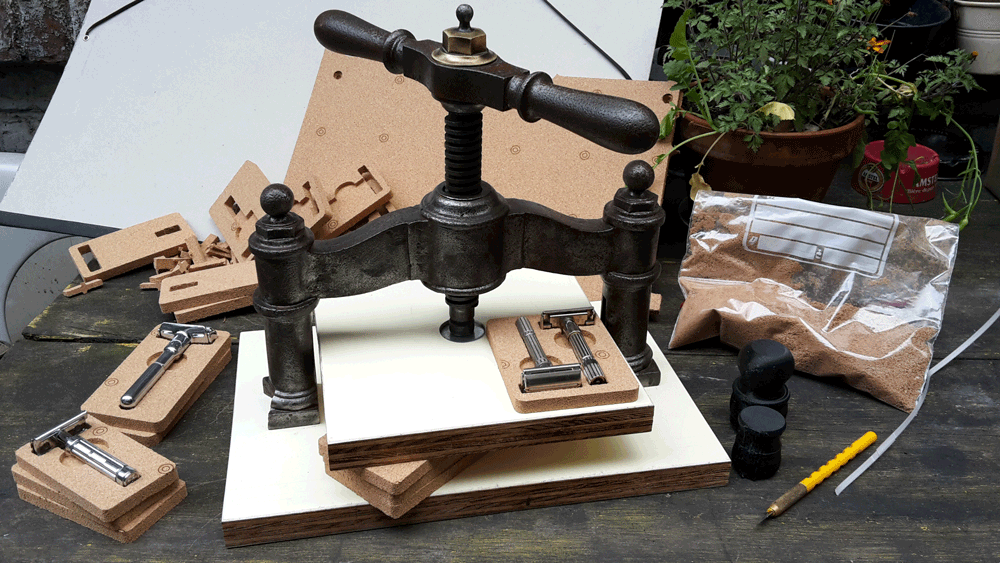

Photos de presse Cg-etu54

Une des colonnes de "la lyre" était brisée à la base, mais il en restait assez pour la fixation du plateau inférieur, avec des vis inox.
La reconstitution des plateaux en Polyfont "fait le job", mais le plateau supérieur ne remonte pas automatiquement.
Sa mise en place bien centrée est assez délicate.
(J'en parle ici)

J'ai donc entrepris de créer 2 pièces, en impression 3D, pour améliorer sa mise en oeuvre.
Voilà le dessin réalisé sous Fusion 360 :

Photos de presse Barre_11

Tout le poids du plateau étant soulevé au centre, par 2 petits tenons, j'ai modifié les paramètres standards d'impression.
Pour avoir une pièce plus solide: 50% de remplissage au lieu de 20% (en PETG).
48 heures d'impression pour ces 2 petites pièces identiques.

Résultat:

Photos de presse Presse17

Photos de presse Presse13

Photos de presse Presse15

Photos de presse Presse14

Photos de presse Presse16

Il me faudra encore emprunter une pince à cliquer pour visser les pièces avec des vis à bois.
Je diffère l'opération, car il se peut qu'elle parte démontée, chez un autre membre du forum.
Car j'ai trouvé une autre presse, complète elle, tout en fonte.
Ce qui double son poids: 22,4 kg (avec la rouille) :

Telle que je l'ai trouvée à la Braderie de Lille :

Photos de presse Brader20

Photos de presse Restau10

Depuis, je l'ai bien fait dérouiller.
Mais il reste encore pas mal de boulot.
Episode 2 en préparation donc.
Teaser :

Photos de presse Restau11
Popo
Popo
Référent
Référent
Messages : 2168
Date d'inscription : 18/01/2015
Localisation : Dinard

Photos de presse Empty Re: Photos de presse

le Mer 20 Nov 2019, 18:02
Beau boulot !
Tourdefaure
Tourdefaure
Grand Maître
Grand Maître
Messages : 14886
Date d'inscription : 27/01/2012
Age : 55
Localisation : Occitanie, Aude , Narbonne.

Photos de presse Empty Re: Photos de presse

le Mer 20 Nov 2019, 18:49
Photos de presse 1407064049
