Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Dim 02 Fév 2020, 11:27
impressionnant, sa touche au but. imprimé en rouge avec le logo ça devrait etre très sympa.
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Projet Gibbseuse

le Mer 05 Fév 2020, 17:17
Les impressions n'avancent pas très vite.
Impressions du weekend encore ratées !
Vraiment difficiles à calibrer pour ce matériau, mais je dois y arriver.
D'autant plus que le PEG "rouge rasoir de sécurité" est commandé.

Mais j'avance sur la forme du poinçon, je crois tenir la forme ad hoc.
Dès que mes impressions sortiront sans problème, je pourrais la tester.
Il me tarde !

La forme du poinçon qui tue: La Guillotine !
The french way to doing things.
Pour ce faire, je dois mettre en oeuvre du matériel de haute technologie :

Projet Gibbseuse - Page 2 Gibbse24

Et voilà le résultat :

Projet Gibbseuse - Page 2 Gibbse25

Par contre on ne trouve pas ce type de clou en acier trempé (2,5 mm maxi).
Et de toute façon, je ne saurait pas les scier.
Va falloir tremper les pointes ainsi usinées.
Ou trouver quelqu'un qui puisse sous-traiter cette étape.
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Projet Gibbseuse

le Jeu 06 Fév 2020, 15:38
Côté impressions 3D, ça progresse.
Toutes les pièces se sont imprimées cette fois.
Mais les supports sont resté collés (ceux qui pratiquent comprendront).

J'ai quand même pu utiliser l'objet, mais sans pouvoir visser les 2 pièces ensemble,
sans les aimants (qui participent aussi au maintient de la lame), et sans le guide clou supérieur.

Et ça a donné ça :

Projet Gibbseuse - Page 2 Gibbse26
jap314
jap314
Team
Team
Messages : 6493
Date d'inscription : 03/12/2015
Age : 52
Localisation : Lausanne / Suisse

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Jeu 06 Fév 2020, 15:51
Je trouve que ça donne déjà un bon résultat, notamment au niveau de l'alignement. Very Happy
Bravo pour la persévérance, Laurent !! Projet Gibbseuse - Page 2 2163994176
Nicoel
Nicoel
Référent
Référent
Messages : 1991
Date d'inscription : 18/08/2015
Localisation : La Réunion

Projet Gibbseuse - Page 2 Empty Projet Gibbseuse

le Jeu 06 Fév 2020, 18:18
Spoiler:

Plexus a écrit:J'ai consacré tout mon temps, au projet cette semaine.
Surtout en cogitations, car je n'ai eu que des galères d'impressions 3D.
Je n'ai rien su prototyper.

Par contre dans ma tête, ça a bien évolué.

- Exit l'emporte pièce.
- Le chasse clou ne s'avère pas être idéal comme outil.
Sa forme fait qu'il se bloque sue la butée en plastique de mon guide.
- Le chasse goupille, c'est mieux, mais c'est plus cher (50€ Fdpi pour 20 unités).
- Le chasse goupille, dont on aurait scié la pointe en biseau, ça serait encore mieux.

Et tant qu'à faire, pourquoi pas tout simplement scier des clous ?
A 1€ au lieu de 50€ les 20, ça permettrait plus facilement de fournir des pièces de rechange.

Bien sûr, le clou scié, serait équipé d'un système de guidage, d'amortisseurs, de freins ..
Et puis un filament PETG en rouge Ferrari Gibbs,
au lieu de mon filament pas transparent en vrai, ça aussi ça aurait de la geule !
Faut pas croire que je glande, je cogite, quand je matte des reportages sur la Bugatti Chiron !

Bon je vous explique pas tout, à vous de cogiter sur les images :

Projet Gibbseuse - Page 2 Gibbse21
Projet Gibbseuse - Page 2 Gibbse19
Projet Gibbseuse - Page 2 Gibbse22
Projet Gibbseuse - Page 2 Gibbse23


Sans le logo GIBBS, on pourrait voir des pièces de centrale nucléaire... ou d'usine à gaz lol!

C'est en tout cas un projet qui te mobilise énormément et qui a de la gueule thumb2

J'espère que le produit fini trouvera un marché... mondial.

Ceci dit, j'imagine que c'est aussi l'occasion d'emmagasiner de l'expérience dans les différents domaines, pour la suite Wink

Alfonse Querivel
Alfonse Querivel
Membre très actif
Membre très actif
Messages : 596
Date d'inscription : 28/08/2017
Age : 35
Localisation : Saint Martin de Suré

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Dim 09 Fév 2020, 11:30
Alors là, moi aussi j'adhère au projet ! Et je serai certainement preneur ! Bonnes finitions Plexus ! thumb2
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Dim 09 Fév 2020, 12:25
Ça avance bien !
J'ai des protos fonctionnels.
Mais je ne peux tester qu'une modification par jour, car c'est 12 heures d'impression par modèle.

J'ai failli en lancer 3 samedi soir, en profitant des 36 heures dispos avant la réouverture du lundi matin.
Mais j'ai lancé l'impression à 5 minutes de la fermeture et ... l'utilisateur précédent avait totalement déréglé la machine.
L'impression s'est lancée à 3 cm du plateau (au lieu de 0,3 mm).
Impression avortée donc, et plus le temps de régler le plateau et relancer l'impression avant la fermeture.
D'autant plus rageant que je venais de réceptionner mon filament rouge.

Ce que je dois encore faire évoluer:
- Réglages fins de positionnement de la lame et de l'écrou.
- Essais avec clous en acier trempé (si j'arrive à les scier).

- Nouvelles scie et lames ad hoc (15cm) commandées.
- Ainsi que des clous en acier trempé.

Projet Gibbseuse - Page 2 Gibbse27

Une fois le proto validé, va encore falloir tester la durabilité du poinçon.
Et pour cela va falloir quelques paquets de lames.
Jean Goguin
Jean Goguin
Homeboy
Homeboy
Messages : 688
Date d'inscription : 20/03/2014
Age : 67
Localisation : Québec, Canada

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Dim 09 Fév 2020, 12:57
N'essaie pas de les scier. Ils sont aussi dur que la lame.
Coupes-les avec ton Dremmel et une rondelle à couper.
Au lieu d'un clou, tu pourrais prendre l'autre bout d'une mèche de perceuse; c'est bien trempé et durable.
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Dim 09 Fév 2020, 17:10
- Mèche de mini-perceuse:
J'y ai pensé mais il manque "la tête de clou" pour la faire tenir dans le "guide clou".
Ce "guide clou" permet d'assurer que la pointe du biseau est bien centrée et ne tourne pas lors de la frappe.

Projet Gibbseuse - Page 2 Gibbse21

- Coupe à la meuleuse:
Actuellement je coince le clou dans l'étau en le plaçant avec des repères,
pour avoir un angle de biseau, et  une taille de la tête à la pointe, toujours identiques.
Les mors de l'étau servent de guide à la lame de la scie.
Si je fait de même avec une meuleuse, j'ai peur d'attaquer les mors.

Mais j'ai une solution en tête, pour palier à ça, si la meuleuse s'avère nécessaire.
Je peux réaliser des "guide clous" différents en impression 3D :
- pour tracer des marques de coupe.
- Pour la coupe elle même (éventuellement équipés de pattes d'assemblage inox).

Edit vers 22h30:
A l'instant, je viens d'avoir une petite idée pour préserver le tranchant de la pointe du clou.
J'ai décentré très légèrement (0,07 mm) l'emplacement de la rondelle inox,
pour que la pointe en biseau du clou, ne la frôle pas lors de la frappe.
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Mar 11 Fév 2020, 14:19

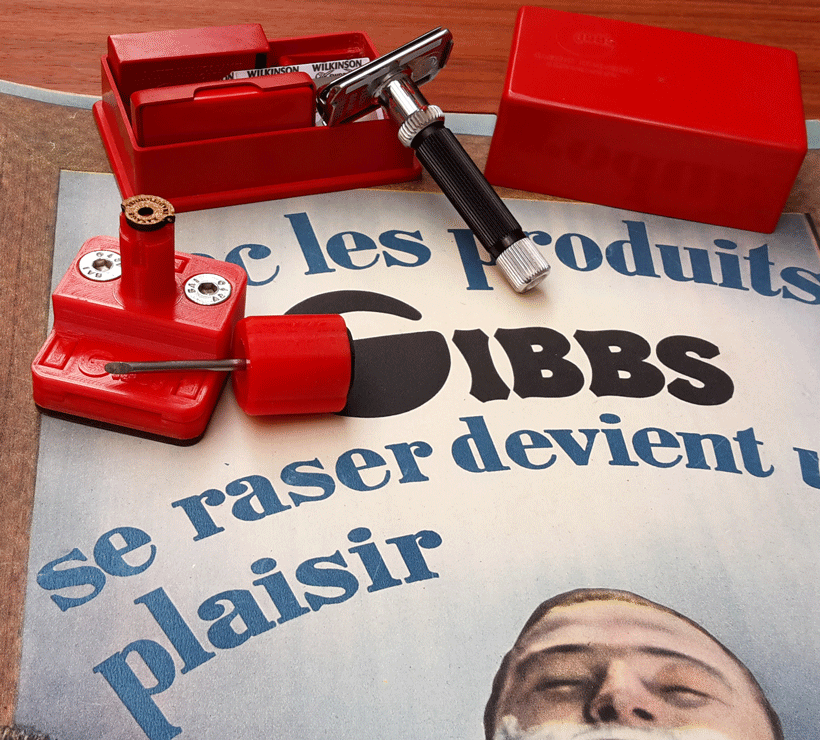

Une première chose est définitivement validée: la couleur du filament :

Projet Gibbseuse - Page 2 Gibbse29

Projet Gibbseuse - Page 2 Gibbse28

Actuellement, il y a encore trop de jeu dans le placement de la lame.
J'espère pouvoir corriger ça sans devoir changer le diamètre du clou.
LeGaulois
LeGaulois
Boss
Boss
Messages : 3819
Date d'inscription : 19/07/2011
Age : 58
Localisation : Essonne

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Mar 11 Fév 2020, 14:54
Oui joli ce rouge.
Laurent REMACLE
Laurent REMACLE
Membre actif
Membre actif
Messages : 216
Date d'inscription : 04/01/2019
Localisation : Belgique - Ardenne

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Mar 11 Fév 2020, 15:15
Projet Gibbseuse - Page 2 2163994176 Félicitations, ça a vraiment de la gueule ! Projet Gibbseuse - Page 2 2163994176

Nicoel
Nicoel
Référent
Référent
Messages : 1991
Date d'inscription : 18/08/2015
Localisation : La Réunion

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Mar 11 Fév 2020, 18:21
Vu en vrai, c'est TOP... et la couleur raccord  thumb2  Projet Gibbseuse - Page 2 4124578527
Alfonse Querivel
Alfonse Querivel
Membre très actif
Membre très actif
Messages : 596
Date d'inscription : 28/08/2017
Age : 35
Localisation : Saint Martin de Suré

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 28 Fév 2020, 21:20
Alors, c'est bientôt la production de masse, Plexus ? Wink
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Sam 29 Fév 2020, 00:39
Je ne peux pas estimer un délai.

Mon système actuel demande à limer le clou trop souvent.
Sinon ça marche plutôt bien, mais il me faut trouver un poinçon plus résistant.

- J'ai des clous en acier trempé à tester, mais pas sur que ça soit encore assez costaud.
Je devrais tester ça dans les 15 jours qui viennent.

- Autre option à tester, plus onéreuse et moins esthétique, le chasse goupille
(au minimum 50€40 fdpi pour 20 ex, pas budgétable en Mars).

Si aucun de ces système ne sait gibbser 10 lames, sans devoir passer par la case lime ou pierre, il va falloir trouver une autre solution.
2 pistes:

- Scier des clous standards, puis les tremper.
Ça passerait par une petite visite sur CCC, où je trouverai plus facilement qu'ici, des compétences forgeronesques.

- Trouver le matériau ad hoc, soit des tiges ou barres de 2,5mm à 3mm de section, en acier certifié hyper costaud
(je m'y perd totalement dans les certifications) et pouvoir usiner ça à la fraiseuse numérique, avec fraise diamantée.

Si je dois en passer par une de ces 2 solutions, surtout la seconde, ça risque de ne pas être encore pour cette année.
Nicoel
Nicoel
Référent
Référent
Messages : 1991
Date d'inscription : 18/08/2015
Localisation : La Réunion

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Sam 29 Fév 2020, 04:23
Hello,

Pour ta seconde option : acier HSS, High Speed Steel.

Et si tu utilisais des petits forets métal de GSB ?
Même en entrée de gamme,  ça devrait suffire

Ou des chutes de coupes chez les tourneurs fraiseurs ?
Ou au moins qu'ils te donnent adresse de leurs fournisseurs.

Bon courage ;-)
Jean Goguin
Jean Goguin
Homeboy
Homeboy
Messages : 688
Date d'inscription : 20/03/2014
Age : 67
Localisation : Québec, Canada

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Sam 29 Fév 2020, 13:11
Un clou standard, ça ne se trempe pas. Il n'y a pas assez de carbone dans l'acier.
Un manche de foret, en acier HSS, High Speed Steel, coupé au Dremel, serait assez endurant.
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Sam 29 Fév 2020, 18:00
Je réfléchi à tout ça.
Encore un achat chez Baba Rapid à prévoir.
Et merde pour les pressés et l'impact carbone.
Bir Hakeim
Bir Hakeim
Membre
Messages : 147
Date d'inscription : 06/06/2019
Age : 30
Localisation : Catalogne

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Mer 20 Mai 2020, 19:43
Impressionnant ! Mes encouragements !
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Jeu 21 Mai 2020, 10:05
Merci.
Mais le projet est à l'arrêt pour l'instant.
Les imprimantes 3D de mon Fablab sont réquisitionnée pour la fabrication de visières.
Laurent REMACLE
Laurent REMACLE
Membre actif
Membre actif
Messages : 216
Date d'inscription : 04/01/2019
Localisation : Belgique - Ardenne

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Jeu 21 Mai 2020, 21:45
Foutu virus ! Projet Gibbseuse - Page 2 3742584182
avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 08:10
Voilà à quoi j’ai pensé depuis que j’ai récupéré un Gibbs...
Deux plaques qui prennent en sandwich plusieurs lames de rasoir , serrées par vis et écrous . Ensuite à l’aide d’un touret à meuler pratiquer une entaille en V pour enlever la plus grosse partie de métal et terminer avec de l’outillage type Dremel.Projet Gibbseuse - Page 2 Ea626110
avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 15:36
Ébauche réalisée avec des chutes de parquet en chêne .
3 vis traversières .
Essai avec 7 lames usagées en une seule passe (je pouvais en usiner le double en une fois)
Temps de réalisation: 1h
Projet Gibbseuse - Page 2 143e4910
Projet Gibbseuse - Page 2 6c6c6710
Projet Gibbseuse - Page 2 8a1a9610
avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 15:37
Projet Gibbseuse - Page 2 8b4b2e10
avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 16:05
Projet Gibbseuse - Page 2 2a71cb10
avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 16:07
Projet Gibbseuse - Page 2 E82a9910
Gasp2.1
Gasp2.1
Membre actif
Membre actif
Messages : 232
Date d'inscription : 27/04/2020
Age : 42
Localisation : Grand Est

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 16:18
Sympa l idée !
avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Ven 22 Mai 2020, 16:34
Avec très peu et rapidement, cela s’avère efficace Puisqu’en 1 fois on peut préparer 5 ou ou 15 lames d’un coup !
Plexus
Plexus
Référent
Référent
Messages : 2870
Date d'inscription : 06/01/2016
Age : 51
Localisation : Ch'ti Land

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Sam 23 Mai 2020, 17:47
Hello !

J'ai regardé ton bricolage avec beaucoup d'intérêt.
Bravo !

Si je me suis abstenu de le commenter jusqu'ici, c'est qu'on ne propose pas le même type de solution.
Toi tu proposes une solution de bricoleur, qui nécessite un minimum d'outillage et de dextérité.
Moi je cherche à fournir une solution "tous publics / clefs en main", à 30€ maxi (je préférerai 20).

Je coince encore sur la partie métal.
Et suis en chômage technique d'impression 3D (jusqu'à la sortie de crise COVID) pour les ajustements du reste.
Mais si quelqu'un se sent capable de créer un poinçon plus solide pour ma gibbseuse:
Banco, on peut collaborer.

avatar
jac
Membre
Messages : 103
Date d'inscription : 24/03/2020

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

le Sam 23 Mai 2020, 18:48
Peut être, ainsi que je l’évoquais en MP, une pastille de tungstène rapportée sur l’outil emporte pièce, si cela peut s’adapter à ton concept ..?
Contenu sponsorisé

Projet Gibbseuse - Page 2 Empty Re: Projet Gibbseuse

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
